2026年10月17日，一份由资深硬件改装与超频实践者发布的长期实测报告揭示了液态金属导热材料在纯铜散热底座上产生变色现象的本质。研究确认，该变色并非由物理性腐蚀导致，而是纯铜与液态金属中镓元素发生特定化学反应，生成一种稳定的固态合金，且该反应过程在约两个月后即自然终止。
此项研究源于近期部分用户在使用液态金属导热材料后，发现纯铜材质的水冷头表面出现灰暗或偏青的色泽变化，进而对其长期使用安全性产生疑虑。为深入验证现象成因，研究者采用高纯度液态金属产品，开展为期两年的系统性观测，并借助电子显微镜对材料界面微观结构进行连续追踪分析。
结果显示，所谓“染色”实为铜与镓在常温常压下发生的包晶反应，最终在铜基材表面形成化学式为CuGa?的金属间化合物。该合金导热系数约为100瓦每米开尔文，虽低于纯铜的约400瓦每米开尔文，但显著高于液态金属本体的约24瓦每米开尔文。因此，这层原位生成的合金层非但未削弱散热性能，反而在实际工况中持续维持良好的导热能力。

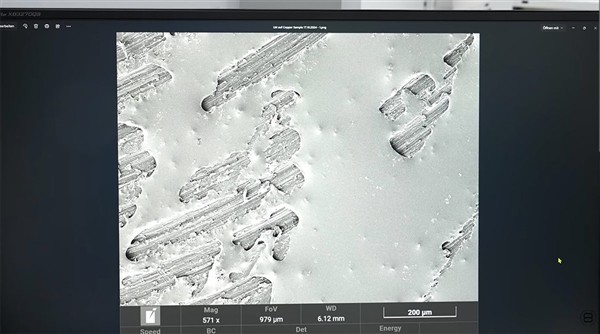

显微观测进一步还原了材料演变全过程：初始涂抹阶段，液态金属呈均匀流体状态；约两周后，表面开始析出微小结晶颗粒；至第二个月末，整个接触面已完全被致密晶体覆盖。此前网络流传的“液态金属会随时间挥发或流失”说法并不成立——实则是液相逐步转化为固相合金，整体质量无明显损耗；此后两年内，合金层形貌与厚度均保持稳定，未再出现任何可观测的后续变化。
根据现有材料数据推算，在70摄氏度持续工作条件下，纯镓与铜反应生成的合金层96小时内增厚约4微米。对应日常使用场景，其平均日增长量约为1微米。当合金层厚度累积至50至100微米区间时，反应即因扩散路径阻断与界面能平衡而自然中止，不会持续向铜基体内部纵深发展，亦不会造成结构性侵蚀。
文章来源：液态金属致铜散热器变色实为CuGa?合金生成，非腐蚀且散热性能稳定https://news.zol.com.cn/1261/12610970.html
